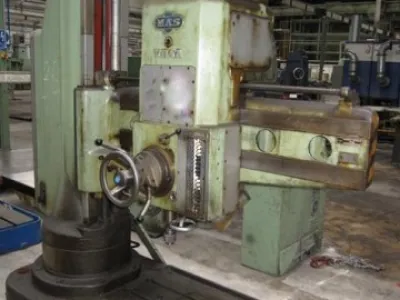

Vrtačka otočná VR 4 A.

Vrtačka otočná VR 4 A. Katalogové číslo: 3010 Typ, parametry: VR 4 A Výrobce: Kovosvit Rok výroby/repase: 1969 Popis: Největší průměr vrtání "zplna" v oceli pevnosti 588 MPa 50mm v šedé litině peevnosti 245 MPa 60mm Největší průměr vyvrtávání v oceli pevnosti 588 MPa 200mm Největší závit v oceli pevnosti 588 MPa M30mm Vzdálenost od osy vřetena k vedení pláště 320-1250mm Roztečná kružnice vrtaných děr 1105-2940mm Vzdálenost konce vřetena od základny 280-1340mm Svislé přestavení ramena 750mm Vodorovné přestavení vřeteníku po ramenu 930mm Otáčení ramena okolo sloupu 0-360° Průměr hlavy vřetena 70 h 6mm Průměr vřetena 35mm Kužel ve vřetenu Morse 4 Zdvih vřetena 310mm Otáčky vřetena počet stupňů 16 normální řada 28-2500min-1 Posuvy vřetena počet stupňů 16 6 rozsah 0,05-2mm/ot Elektromotor vřeteníku 4kW Upínací plocha základny 1475x900mm Počet, šířka a vzdálenost upínacích drážek mm 3x25x190 Rozměry stroje 2250x1055x2970mm Hmotnost stroje 2700kg
