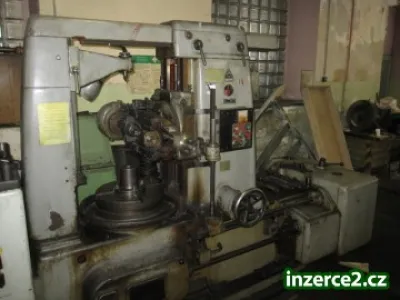

Frézka odvalovací na ozubená kola.

Katalogové číslo: 2740 Typ, parametry: FO 6 A Výrobce: TOS Čelákovice Rok výroby/repase: 1963 Popis: maximální modul 6 maximální prumer frézovaného kola mm 800 maximální šírka frézovaného kola pri prum. 800 mm 280 maximální šírka frézovaného kola pri prum. 75 mm 200 max. vzdálenost frézovacího vretena od plochy stolu mm 510 min. vzdálenost frézovacího vretena od plochy stolu mm 160 vzdálenost os fréz. vretena a upínacího trnu: -min. a max. mm 40/480 prumer upínacího stolu mm 420 max. prumer frézy mm 120 max. šírka frézy mm 130 prumer upínacího trnu mm 30 prumer frézovacích trnu mm 22-27-32 otácky vretena: -stupnu 12 -rozsah ot/min 15-190 svislý pohyb frézovacího suportu: -pocet 9 -rozsah mm/ot 0,33-5,2 tangenciální posuv frézovacího suportu: -pocet 9 -rozsah mm/ot 0,15-2,45 elektromotor pro pohon stroje kW 3/3,7 rozmer stroje: -délka x šírka mm 2540/1400 váha stroje kg 4000
