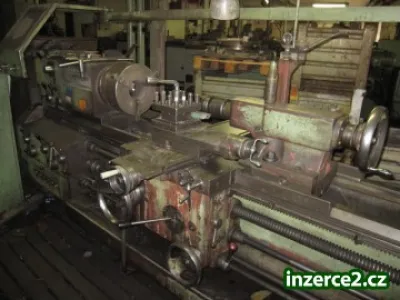

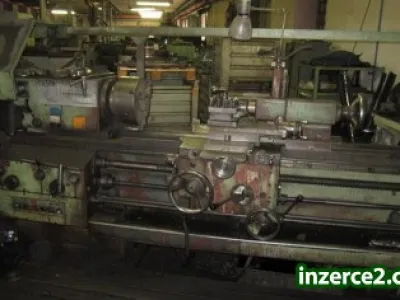

Soustruh hrotový.

Katalogové číslo: 2760 Typ, parametry: SU 50 A Výrobce: Rok výroby/repase: nezadáno Popis: Obežný prumer nad ložem mm 500 Obežný prumer nad suportem mm 250 Vzdálenost hrotu mm 1000-1500-2000 Vrtání vretena mm 56 Kužel ve vretenu Morse 6 Kužel hrotu Morse 6 Prumer upínací desky mm 500 Prumer sklícidla mm 250, 315 Nejvetší hmotnost obrobku (pri 90 ot/min) kg 850 Nejvetší krouticí moment na vretenu (pri 35 ot/min) kpcm 31000 (3020 Nm) Posuvová síla kp 1600 (15700 N) Síla na nuž kp 4000 (39300 N) Nejvetší prurez nože mm 32x32 Otácky vretena . pocet stupnu 22 rozsah min-1 11,2-1400 Posuvy pocet stupnu 87 podélné v rozsahu mm/ot 0,027-3,8 prícné v rozsahu mm/ot 0,013-1,9 Závity 38 metrických se stoupáním mm 0,5-36 48 Whitworthových závitu/1" 72-7/8 28 modulových modul 0,5-18 40 Diametral Pitch DP 15/8-72 Vodicí šroub - prumer x stoupání mm 50x12 Elektromotor pro pohon vreteníku kW 11 Elektromotor rychloposuvu kW 0,55 Rozmery stroje šírka mm 1180
