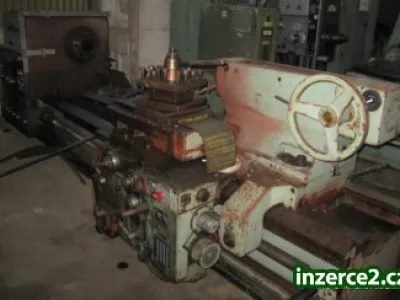

Soustruh hrotový SU 100.

Soustruh hrotový SU 100. Katalogové číslo: 3156 Typ, parametry: SU 100 Výrobce: TOS Čelákovice n.p. Rok výroby/repase: nezadáno Popis: Oběžný průměr nad ložem 1050mm Oběžný průměr nad suportem 730mm Vzdálenost hrotů 2000-3000-4000mm Vrtání vřetena 102mm Průměr vřetena v předním ložisku 180mm Kužel ve vřetenu 1:10 120mm Kužel hrotové objímky koníku 1:20 100mm Průměr upínací desky 1000mm Největší hmotnost obrobku v hrotech 5000kg Největší kroutící moment na vřetenu při nejvýše 14 otáčkách za minutu 1250000Nm Největší řezná síla 50000N Otáčky vřetena - 24 stupňů 2,24-450min-1 zvýšená řada 2,8-560min-1 snížená řada 1,4-280min-1 nízká řada (jen do 18,5 kW) 0,9-180min-1 Posuvy počet stupňů 54 podélné v rozsahu 0,08-56mm/ot příčné v rozsahu 0,024-18mm/ot Závity (vodicím šroubem) 40 metrických se stoupáním 1-112mm 42 Whitworthových závitu/1" 28-1/4 32 modulových modul 0,5-28 36 Diametral Pitch DP 56-1 36 Circular Pitch CP 1/16-31/2 Rychloposuv suportu 3600mm min-1 Elektromotor pro pohon vřeteníku 22kW Celkový příkon stroje 30kW Rozměry stroje šířka 1970mm délka podle vzdálenosti hrotů 4860-10860mm Hmotnost stroje podle vzdálenosti hrotů 7600-11600kg
