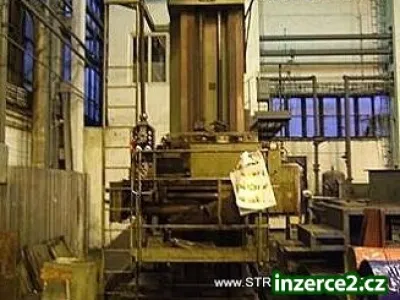

Vyvrtávačka vodorovná WD 130 A/3200.

Vyvrtávačka vodorovná WD 130 A/3200. Katalogové číslo: 2164 Typ, parametry: WD 130 A/3200 Výrobce: TOS Rok výroby/repase: 1972 Popis: Pojezdy: osa x- 3200mm osa Y- 2300mm osa Z- 450mm x 1120mm Průměr pracovního vřetena 130mm Kužel v pracovním vřetenu metrický 80 Vysunutí pracovního vřetena 1120mm Vysunutí vřeteníku 450mm Svislý pohyb vřeteníku po stojanu 2300mm Příčný pohyb stojanu po loži 3200mm Nejmenší vzdálenost osy vřetena od upínací desky 400mm Otáčky vřetena: počet stupňů 26 rozsah 2,8-900min-1 Vodorovné posuvy vřeteníku plynule měnitelné: řada 1 1,12-100mm min-1 řada 2 11,2-1000mm min-1 Rychloposuv vřeteníku 1250mm min-1 Posuvy pracovního vřetena, vřeteníku a stojanu: řada 1 plynule v rozsahu 2,24-200mm min-1 řada 2 plynule v rozsahu 22,4-2000mm min-1 rychloposuvy 2500mm min-1 Elektromotor pro pohon vřetena 18,5kW Největší kroutící moment na dutém vřetenu 7845N m Elektromotor hydraulického agregátu kW 7,5 Délka lože (normální provedení) 5230mm Upínací plocha dvoudílné upínací desky 4000x3770mm Půdorysná plocha stroje s dvoudílnou deskou 74000x7000mm Výška stroje 5250mm Hmotnost stroje 26800kg
