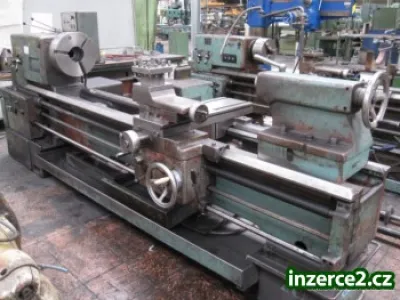

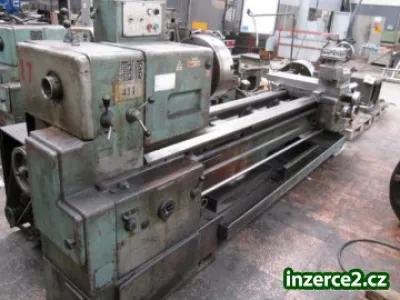

Soustruh hrotový SN 71.

Soustruh hrotový SN 71. Katalogové číslo: 3049 Typ, parametry: SN 71 Výrobce: TOS Rok výroby/repase: nezadáno/1982 Popis: oběžný průměr nad ložem 710 mm vzdálenost hrotů 1000-7000 mm oběžný průměr nad suportem 420 mm oběžný průměr v prohloubení 960 mm šířka prohloubení před upínací deskou 300 mm průměr sklíčidla 315 mm vrtání vřetena do hloubky 540 72 mm vnější konec vřetena a) 220 CSN 201011 b) M 119x6 DIN 800 A otáčky vřetena: počet stupňů 16 rozsah 10-1000 ot/min posuvy: počet stupňů 38 podélné v rozsahu 0.05-0.8 mm/ot podélné v rozsahu při 1O-112 ot 0.64-6.4 mm/ot příčné v rozsahu 0.025-0.4 mm/ot příčné v rozsahu při 10-112 ot 0.32-3.2 mm/ot závity: 29 metrických 0.5-40 mm 35 Whitwortových záv/1" 1-80 26 Modulových modul 0.25-20 31 Diametral Pitch 2-72 elektromotor: otáčky 1440 ot/min výkon 7.5 kW půdorysná plocha stroje: při vzdálenosti hrotů 1000 1500 2000 2500 3000 mm délka 3000 3500 4000 4500 5000 mm šířka 1200 mm váha stroje s normál. příslušenstvím 2750 2880 3000 3130 3250 kg
