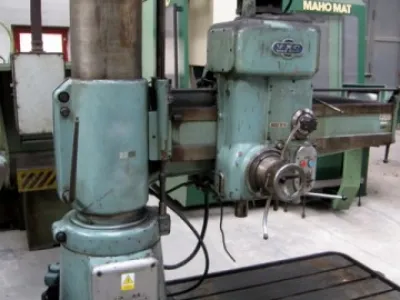

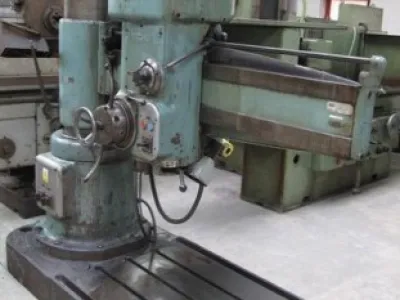

Vrtačka otočná VR 4.

Vrtačka otočná VR 4. Katalogové číslo: 2327 Typ, parametry: VR 4 Výrobce: Kovosvit Rok výroby/repase: nezadáno/1983 Popis: Největší průměr vrtání "zplna" v oceli pevnosti 588 MPa 40mm v šedé litině pevnosti 245 MPa 50mm Největší průměr vyvrtávání v oceli pevnosti 588 MPa 200mm Největší závit v oceli pevnosti 588 MPa M24mm v šedé litině pevnosti 245 MPa M36mm Vzdálenost od osy vřetena k plášti 310-1255mm Roztečná kružnice vrtaných děr 935-2825mm Vzdálenost konce vřetena od základny 270-1290mm Vzdálenost konce vřetena od stolu 0-750mm Průměr pláště sloupu 315mm Svislé přestavení ramena 710mm Vodorovné přestavení vřeteníku po ramenu 945mm Otáčení ramena okolo sloupu 0-360° Průměr hlavy vřetena 70 h 6mm Průměr vřetena 35mm Kužel ve vřetenu Morse 4 Zdvih vřetena 310mm Otáčky vřetena počet stupňů12 normální řada 45-2000min-1 snížená řada 31-1400min-1 rozsah 63-2800min-1 Posuvy vřetena počet stupňů 10 6 rozsah 0,25-1,58mm/ot Elektromotor vřeteníku 3kW Upínací plocha základny 1475x900mm Počet, šřka a vzdálenost upínacích drážek 3x25x190mm Rozměy stroje 2290x910x2860mm Hmotnost stroje 2800kg
