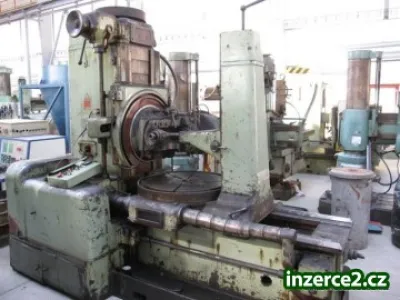

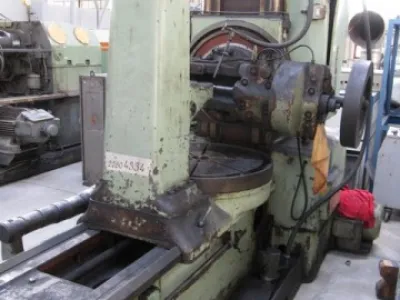

Frézka odvalovací na čelní ozubení FO 10.

Frézka odvalovací na čelní ozubení FO 10. Katalogové číslo: 3312 Typ, parametry: FO 10 Výrobce: TOS Rok výroby/repase: 1952 Popis: Největší modul frézového kola 10 Největší průměr frézového kola při použití opěrného stojanu 750mm bez použití opěrného stojanu 1000mm Největší šířka frézovaného kola při průměru kola nad 850 mm 400mm při průměru kola pod 850 mm 350mm Nejmenší počet frézovaných zubů 12 Vzdálenost frézovacího vřetena od plochy stolu 280-740mm Vzdálenost os frézovacího vřetena a upínacího trnu 50-720mm Průměr upínacího stolu 850mm Vrtání upínacího stolu 100mm Hloubka vrtání upínacího stolu 360mm Průměry frézovacích trnů 32,40mm Průměr upínacího trnu 50mm Otáčky frézovacího vřetena počet stupňů 9 rozsah 20-125min-1 Svislý posuv frézovací suportu počet stupňů 36 rozsah na 1 otáčku stolu 0,2-6mm Tangenciální posuv frézovacího suportu počet stupňů 36 Rozsah na 1 otáčku stolu 0,133-4mm Podélný posuv upínacího stolu počet stupňů 36 rozsah na 1 otáčku stolu 0,05-1,5mm Posuv při frézování dělicím způsobem od 2,5mm min-1 Hlavní elektromotor 7,5kW Rozměry stroje délka x šířka x výška 3120x1870x2525mm Hmotnost stroje 8700kg
