Frézka modelářská univerzální FWM.

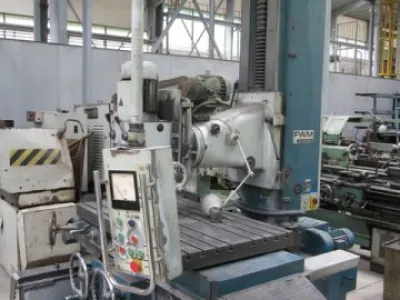

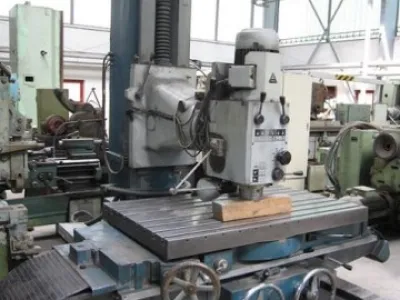

Frézka modelářská univerzální FWM. Katalogové číslo: 3366 Typ, parametry: FWM Výrobce: TOS Svitavy Rok výroby/repase: 1985 Popis: otočný pohyb stolu: - ruční i strojní 360 stupňů, přestavitelnost ramene po sloupu - strojní 870 mm, kužel pracovního vřetene Morse4, vyložení - vzdálenost osy vřetena od vodící plochy sloupu 1000 mm, max. průměr obrobku při otočení ramene o cca 30° 2900 mm, ruční i strojní přestavení vřeteníku 250 mm, sklonitelnost vřetena 90°-0°-45°, otáčky pracovního vřetena ve dvou řadách - I.řada 90-360-1400 ot/min., - II.řada 180-720-2800 ot/min., strojní posuvy vřeteníku ve dvou řadách - I.řada 14-22-36-56 mm/min., - II.řada 28-45-72-112 mm/min., strojní posuvy stolu podélné, příčné a otočné, plynule měnitelné ve dvou řadách v rozsahu - A 0,08 m/min. - 0,5 ot/min., - B 0,25 m/min. - 1,45 ot/min., svislý pohyb vřeteníku: - ruční 250 mm, - strojní 240 mm, svislý pohyb ramene: - ruční 900 mm, - strojní 890 mm, příčný pohyb stolu: - ruční 900 mm, - strojní 880 mm, podélný pohyb stolu: - ruční 1500 mm, - strojní 1480 mm, upínací plocha stolu 1400×800 mm, počet upínacích drážek stolu 8, šířka a tolerance upínacích drážek (2 střední) 18 H8 mm, (6 x ostatní) 18 H11, rychloposuv stolu 2,4 m/min., svislý pohyb ramene po sloupu, plynule měnitelný ve dvou řadách v rozsahu - A 0,05-0,30 m/min., - B 0,15-1 m/min., rychloposuv ramene 1,6 m/min., vzdálenost konce vřetena od stolu - min. 40 mm, - max. 1160 mm, vzdálenost suportu vřetena nad stolem - min. 165 mm, - max. 1035 mm, elektromotor pro pohon vřetena - výkon 2,2/3 kW, - otáčky 1400/2800 ot/min, elektromotor pro pohon variátoru - výkon 1,5 kW, - otáčky 1430 ot/min., elektromotor rychloposuvu - výkon 1,1 kW, - otáčky 940 ot./min., výška stolu nad základnou 1020 mm, rozměry stroje (dxšxv) 2550x2650x3150 mm, hmotnost stroje 5100 kg.
