Frézka modelářská univerzální FWM.

.: REKLAMA Various Min 2 Max REKLAMA :.

Typ: prodám
Vloženo: 06. 06. 2012 v 15:11
Kategorie: Stroje : Kovovýroba
Lokalita: Blansko
Kontakt: 608860497, Svoboda

Cena: dohodou

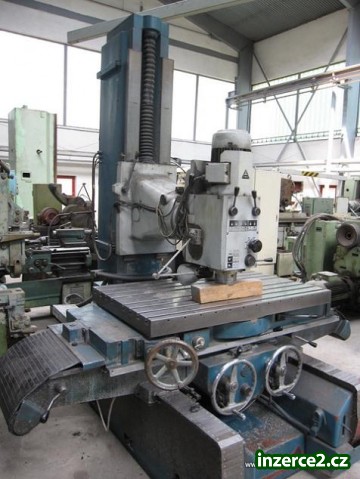

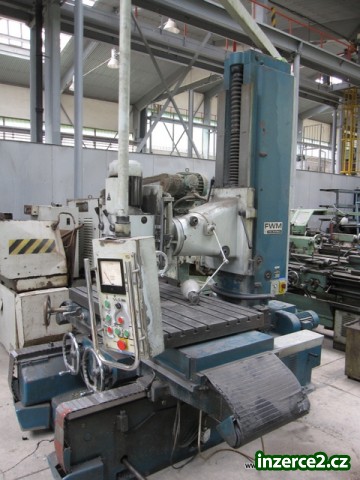

Frézka modelářská univerzální FWM.
Katalogové číslo: 3366
Typ, parametry: FWM
Výrobce: TOS Svitavy
Rok výroby/repase: 1985
Popis: otočný pohyb stolu:
- ruční i strojní 360 stupňů,
přestavitelnost ramene po sloupu
- strojní 870 mm,
kužel pracovního vřetene Morse4,
vyložení - vzdálenost osy vřetena od vodící plochy sloupu 1000 mm,
max. průměr obrobku při otočení ramene o cca 30° 2900 mm,
ruční i strojní přestavení vřeteníku 250 mm,
sklonitelnost vřetena 90°-0°-45°,
otáčky pracovního vřetena ve dvou řadách
- I.řada 90-360-1400 ot/min.,
- II.řada 180-720-2800 ot/min.,
strojní posuvy vřeteníku ve dvou řadách
- I.řada 14-22-36-56 mm/min.,
- II.řada 28-45-72-112 mm/min.,
strojní posuvy stolu podélné, příčné a otočné, plynule měnitelné ve dvou řadách v rozsahu
- A 0,08 m/min. - 0,5 ot/min.,
- B 0,25 m/min. - 1,45 ot/min.,
svislý pohyb vřeteníku:
- ruční 250 mm,
- strojní 240 mm,
svislý pohyb ramene:
- ruční 900 mm,
- strojní 890 mm,
příčný pohyb stolu:
- ruční 900 mm,
- strojní 880 mm,
podélný pohyb stolu:
- ruční 1500 mm,
- strojní 1480 mm,
upínací plocha stolu 1400×800 mm,
počet upínacích drážek stolu 8,
šířka a tolerance upínacích drážek
(2 střední) 18 H8 mm,
(6 x ostatní) 18 H11,
rychloposuv stolu 2,4 m/min.,
svislý pohyb ramene po sloupu, plynule měnitelný ve dvou řadách v rozsahu
- A 0,05-0,30 m/min.,
- B 0,15-1 m/min.,
rychloposuv ramene 1,6 m/min.,
vzdálenost konce vřetena od stolu
- min. 40 mm,
- max. 1160 mm,
vzdálenost suportu vřetena nad stolem
- min. 165 mm,
- max. 1035 mm,
elektromotor pro pohon vřetena
- výkon 2,2/3 kW,
- otáčky 1400/2800 ot/min,
elektromotor pro pohon variátoru
- výkon 1,5 kW,
- otáčky 1430 ot/min.,
elektromotor rychloposuvu
- výkon 1,1 kW,
- otáčky 940 ot./min.,
výška stolu nad základnou 1020 mm,
rozměry stroje (dxšxv) 2550x2650x3150 mm,
hmotnost stroje 5100 kg.
